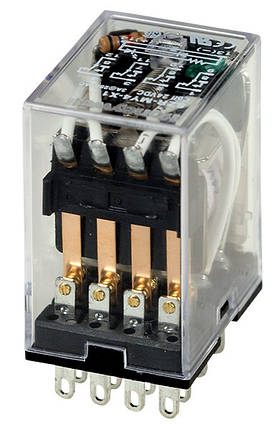

Реле MY4

Призначення:

Реле проміжне MY4 застосовуються в ланцюгах керування електроприводами змінного струму напругою до 220 В і ланцюгах постійного струму напругою до 110 В для замикання або розмикання окремих і незалежних одна від одної ланцюгів. Такі реле часто використовують для ввімкнення котушок керування магнітних пускачів. Вони можуть керувати відразу кількома ланцюгами. Максимальна сила струму в ланцюзі — 3 А.

Принцип дії:

  Стандартне двопозиційне проміжне (допоміжне) реле складається з електромагнітної котушки, обладнаної осердям. Напруга котушки може бути - 12, 24, 110 В постійного струму і 12, 24, 110, 220 В змінного струму. До неї під'єднується постійний або змінний струм навантаження залежно від робочої мережі. Коли в котушці з'являється напруга, відбувається замикання робочих рухомих нормально відкритих (Н. О.) контактів із нерухомими, а також розмикання нормально закритих (Н. З.) контактів. У такий спосіб відбувається комутація під'єднаних ланцюгів. Реле MY може мати від 2 до 4 груп перемиканих контактів.
