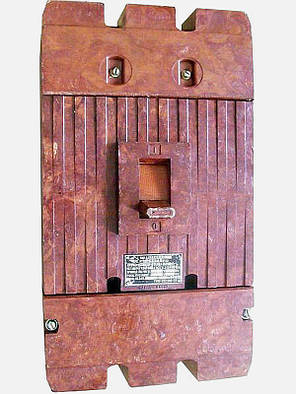

Автоматичний вимикач А 3796 630 А, фото 1

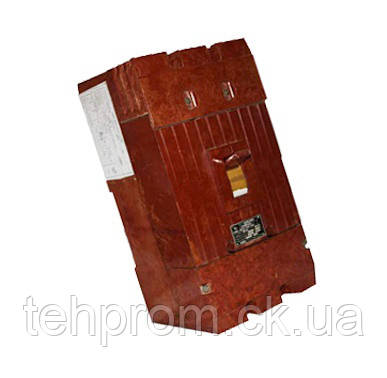

Автоматичний вимикач А 3796 630 А, фото 3
Автоматичний вимикач А 3796 630 А, фото 4

Автоматичний вимикач А 3796 630 А

Опис
Характеристики
Інформація для замовлення

Автоматичні вимикачі А 3796

Автоматичні вимикачі А 3796 як будь-які авт. вимикачі, призначені для проведення струму в нормальному режимі, а головне для захисту електричних ланцюгів у разі струмів перевантаження та короткого замикання (КЗ), нечастих  оперативних увімкнень і вимкнень цих ланцюгів. Особливістю цієї серії автоматів є досить великі габарити та вага. Застосовуються зазвичай у ввідних і розподільних електрощитах (шкафах).

Конструкція й принцип дії:

  Іншими словами, авт. вимикачі захищають ел. ланцюги та споживачів електроенергії від виходу зі ладу (перегорання). Для цього в конструкції автомата є електромагнітний максимальний розчіплювач струму (захист від КЗ), який миттєво (за частки секунди) розмикає ланцюг. Тепловий розчіплювач (захист від перегрівання) — біметалева пластина, яка залежно від температури, згодом вимикає одну або всі фази. В автоматах цієї серії замість електромеханічного захисту від КЗ і перегрівання можуть застосовуватися електронні блоки захисту. Автомат може виконувати й інші функції, для цього в його конструкції передбачені додаткові пристрої (механізми).

Додаткові пристрої:

- розчіплювач мінімальної напруги — розмикає ланцюг у разі падіння напруги допустимого низького рівня;

- незалежний розчіплювач — пристрій для дистанційного вимкнення автомата з пульта керування;

- максимальний розчіплювач струму в нульовому дроті;

 — додаткові контакти — для під'єднання допоміжного ланцюга та ланцюга сигналізації.

Можуть комплектуватися дистанційним електроприводом для увімкнення/вимкнення.

Виготовляються в різних споживачах:

 - звичайне;

 - із заднім приєднанням провідників;

— висувний.

Структура умовного позначення А 37 Х Х Х Х Х XX:
А 37 — умовне позначення серії автоматичних вимикачів;
X — умовне позначення величини вимикача (номінальні струми):

  — 7 – 16-160А
  — 1 – 16-160А
  — 2 – 160 – 250А

  — 3 – 250 – 630А

  --- 8– 160 – 250А
  — 9 – 250 – 630А

Х — наявність теплового захисту

  - 2 — без теплового розчіплювача;

  - 4 — електронний розчіплювач;

  - 6 — з тепловим розчіплювачем;

X — умовне позначення здатності вимикача до струмообміновування:

Виготовлення Умовне позначення
Струмогранювач Б (швидкий)
Нетокоугранжувальний вимикач Ф (фідерний)
Селетивний вимикач БС

XX — позначення кліматичного виконання та категорії розміщення:

Кліматичне виготовлення Категорія розміщення Умовне позначення
Помірний клімат               3                ПЗ
Тропічний клімат *                ТЗ
Холодний клімат *              УХЛЗ
Вимикачі, що відповідають правилам
Реєстрація
                Р
Основні
Вага20 кг
Максимальна робоча температура40 град.
Мінімальна робоча температура-40 град.
Ступінь захисту IP20
Максимальний перетин дроту70 кв. мм
Тип монтажуГвинтовий
Комутаційна зносостійкість10000 циклів
Механічна зносостійкість16000 циклів
Тип ПЗВВимикач
Габаритні розміри
Висота202 мм
Ширина225 мм
Довжина400 мм
Технічні характеристики
Частота струму50 Гц
Номінальний струм630 А
Кількість полюсів3 шт.
Номінальна робоча напруга постійного струму440 В
Користувальницькі характеристики
Номінальна робоча напруга змінного струму660
Матеріал корпусуКарболіт
  • Ціна: 9 000 ₴
