Автоматичний вимикач А 3794 630 А

Автоматичні вимикачі А 3794

Автоматичні вимикачі А 3794 як будь-які авт. вимикачі, призначені для проведення струму в нормальному режимі, а головне для захисту електричних ланцюгів за струмів перевантаження та короткого замикання (КЗ), нечастих  оперативних увімкнень і вимкнень цих ланцюгів. Мають досить великі габарити та вагу. Застосовуються зазвичай у ввідних і розподільних електрощитах (шкафах).

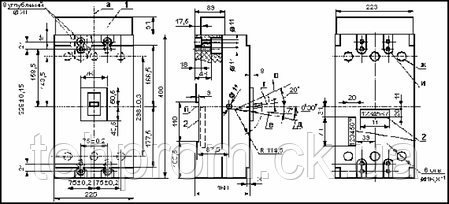

Конструкція й принцип дії:

  Іншими словами, авт. вимикачі захищають ел. ланцюги та споживачів електроенергії від виходу зі ладу (перегорання).  В автоматах цієї серії замість електромеханічного захисту від КЗ і перегрівання застосовуються електронні (напівпровідникові) блоки захисту (розчепники). Це дає змогу настроювати апарат безпосередньо на об'єкті. Автомат може виконувати й інші функції, для цього в його конструкції передбачені додаткові пристрої (механізми).

Додаткові пристрої:

- розчіплювач мінімальної напруги — розмикає ланцюг у разі падіння напруги допустимого низького рівня;

- незалежний розчіплювач — пристрій для дистанційного вимкнення автомата з пульта керування;

- максимальний розчіплювач струму в нульовому дроті;

 — додаткові контакти — для під'єднання допоміжного ланцюга та ланцюга сигналізації.

Можуть комплектуватися дистанційним електроприводом для увімкнення/вимкнення.

Виготовляються в різних споживачах:

 - звичайне;

 - із заднім приєднанням провідників;

— висувний.

Структура умовного позначення А 37 Х Х Х Х Х XX:
А 37 — умовне позначення серії автоматичних вимикачів;
X — умовне позначення величини вимикача (номінальні струми):

  — 7 – 16-160А
  — 1 – 16-160А
  — 2 – 160 – 250А

  — 3 – 250 – 630А

  --- 8– 160 – 250А
  — 9 – 250 – 630А

Х — наявність теплового захисту

  - 2 — без теплового розчіплювача;

  - 4 — електронний розчіплювач;

  - 6 — з тепловим розчіплювачем;

X — умовне позначення здатності вимикача до струмообміновування:

XX — позначення кліматичного виконання та категорії розміщення:
