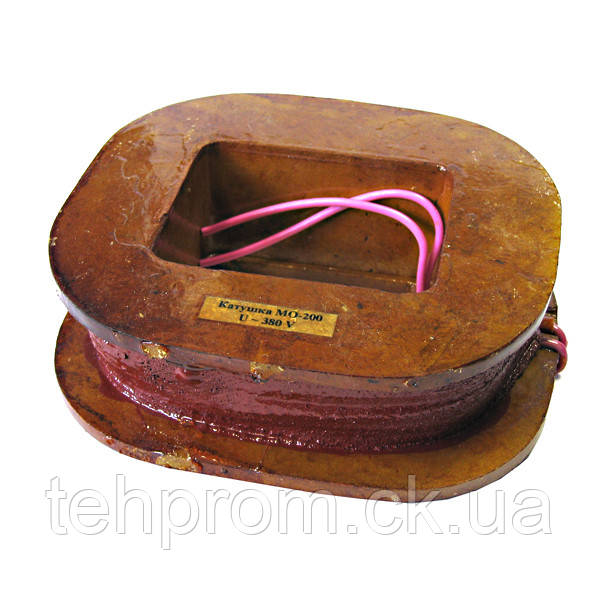

Котушка МО 200 до електромагнітного гальма

Котушка МО-200

  Котушки електромагнітні МО використовуються в електромагнітних електромагнітних змінного струму для дистанційного керування колодковими гальмами серії ТКТ.

Каркас виготовляється з карболіту, що дає змогу котушкам працювати в умовах підвищених температур.

Котушки просякнуті електроізоляційним лаком МЛ-92 з подальшим запіканням їх у печі.

Для запобігання вібрації під час роботи в електромагнітному положенні треба ставити гумові прокладки між котушкою та притискною планкою магніту.

  Електромагніти виготовляються на напругу 220, 240,380,400, 415, 440 і 500 В для мереж однофазного змінного струму з частотою 50 або 60 Гц, розраховані на роботу в преривчасто-тривалому (ПВ = 100%) і повторно-краткісним (ПВ = 40%) режимах.

Електромагніти, що працюють у повторно-кратковчасному режимі, допускають нагрівання до 1000 включень на годину, а в переривчасто-триваличному режимі до 300 увімкнень на годину.

Тривалість циклу роботи для режиму ПВ = 40% не більш ніж 10 хв.

Структура умовного позначення МОХХХ Б XXХ:

• МО — умовне позначення серії магніт однофазний);
• XXХ — виготовлення за діаметром шківа гальма — 100, 200,300 мм;
• Б — модифікація;
• XXХ — вид кліматичного виконання У2, УХЛ2, Т2
