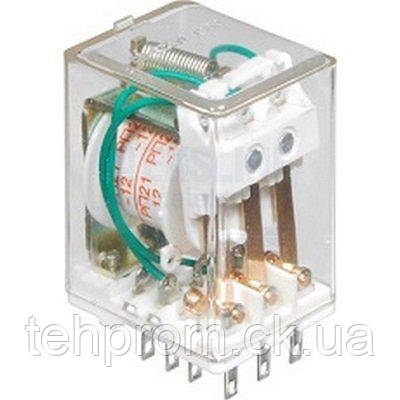

Реле РП 21 003

Призначення:

Реле проміжне РП 21 застосовуються в ланцюгах керування електроприводами змінного струму напругою до 380 В і ланцюгах постійного струму напругою до 220 В для замикання або розмикання окремих і незалежних одна від одної ланцюгів. Такі реле часто використовують для ввімкнення котушок керування магнітних пускачів. Вони можуть керувати відразу кількома ланцюгами. Максимальна сила струму в ланцюзі — 6 А.

Принцип дії:

  Стандартне двопозиційне проміжне (допоміжне) реле складається з електромагнітної котушки, обладнаної осердям. Напруга котушки може бути - 6, 12, 24, 48, 60, 110 і 220 В постійного струму і 12, 24, 36, 110, 127, 220 В змінного струму. До неї під'єднується постійний або змінний струм навантаження залежно від робочої мережі. Зазвичай проміжні реле є перемикальними. Коли в котушці з'являється напруга, відбувається замикання робочих рухомих нормально відкритих (Н. О.) контактів із нерухомими, а також розмикання нормально закритих (Н. З.) контактів. У такий спосіб відбувається комутація під'єднаних ланцюгів. Реле РП 21 може мати від 1 до 4 груп перемикальних контактів.

Умови експлуатації:

   Інтервал температур від мінус 40 до 55 °C, для виконання УХЛ4 і від 1 до 55 °C для виконання 04 (для реле на 27 В — до 60 °C)
відносна вологість повітря до 80% за температури 25 °C для виконання УХЛ4 і 98% за 35 °C для виконання 04;
висота над рівнем моря не більш ніж 2000 м (допускається застосування реле на висоті до 4000 м над рівнем моря, водночас температура навколишнього повітря має бути не більш ніж 30 °C, номінальна напруга ланцюгових контактів не більш ніж 220 і навантаження контактів не понад 0,8 зазначених у табл. 4 и 5);
  Обвідне середовище невривоне, не містить пилу в концентраціях, що знижують параметри в неприпустимих межах;
вібрація місць кріплення реле з частотою до 100 Гц під час пришвидшення не більш ніж 1 q у діапазоні частот 5-15 Гц до 3 q наявність 2-15 мс (група умов експлуатації М24 за ГОСТ 17516-72) для реле на 27 В група умов експлуатації М4 і М8 за ГОСТ 17561-72;
робоче положення в просторі горизонтальне (якорімо вгору) або вертикальне (магнітною системою вгору), а для реле на 27 В — будь-яке;
місце встановлення реле має бути захищене від безпосереднього впливу сонячної радіації, води, олії тощо;
механізм репе, крім реле на 27 В, захищений ізолювальним кожухом зі ступенем захисту IP40 по 14255-69, зовнішні виведення відкриті (склепіння захисту — IР00), реле на 27 В випускаються у відкритому виконанні.

Структура умовного позначення:
РП 21 XXX Х4
РП — реле проміжне;
21 — номер розробки;
XXX — виконання за поєднанням контактів;
Х4 — кліматичне виконання (УХЛ, 0) і категорія розміщення (4) за ГОСТом 15150-69 і ГОСТ 15543.1-89.
