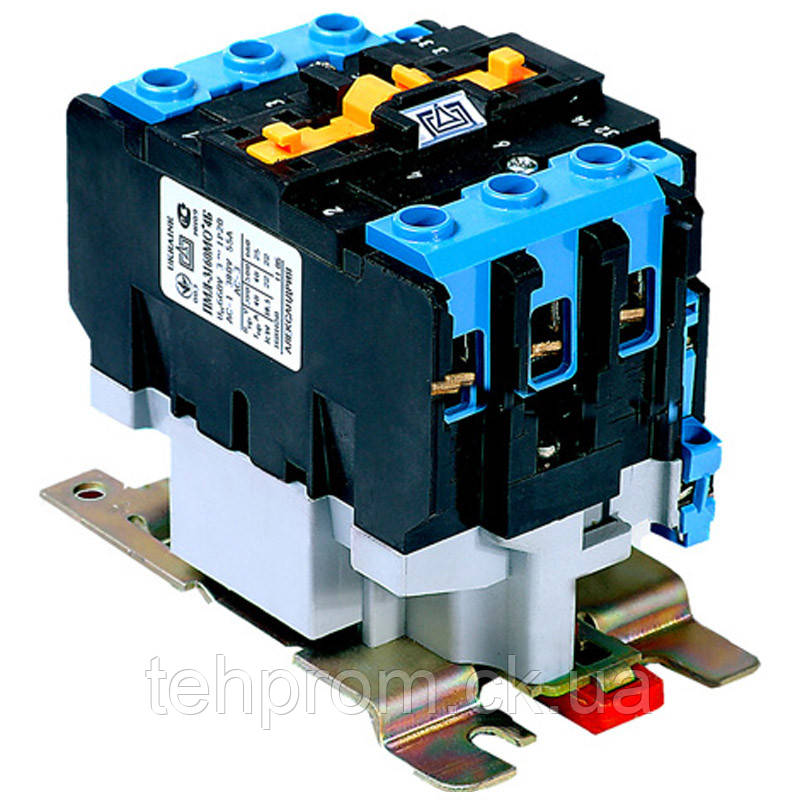

Пускач ПМЛ 3160М
Пускач ПМЛ-3160М нереверсивний без оболонки, без теплового релезі ступенем захисту IP20, зі змінним струмом ланцюга керування.
Номінальна напруга щодо ізоляції — 660 В, номінальний струм головного ланцюга — 40 А.
Пускачі електромагнітні серії ПМЛ призначені для дистанційного пуску, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором за напруги до 660 В змінного струму частотою 50 Гц, а у виготовленні з триполюсними тепловими реле серії РТЛ — для захисту керованих електродвигунів від перевантажень неприпустимої тривалості та струмів, що виникають під час обривання однієї з фаз.
Публіки можуть комплектуватися обмежувачами перенапруг типу ОПН. Пускателі, комплектовані обмежувачами перенапруги, придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування вмикальної котушки перешкодозаглушувальним пристроєм або під час тиристорного керування.
Вбудована електромагнітна котушка замикає й розмикає контакти. Номінальна напруга втягувальної котушки –24,36,40,48,110,127,220,230,240,380,400,415,500,660, 50гц.
Публіки на струми 10, 25, 40 і 63 А допускають встановлення однієї додаткової контактної приставки ПКЛ або пневмоприставки ПВЛ.
Номінальний струм контактів приставок ПВЛ і сигнальних контактів пускачів — 10 А.
Номінальний струм контактів приставок ПКЛ — 16 А. Приставки ПВЛ мають 1 замикальний і 1 розмикальний контакти, приставки ПКЛ мають 2 або 4 контакти (можуть бути замикальними та розмикаючими).
Продукція сертифікована та відповідає всім європейським і українським вимогам до стандартів якості.
Позначення магнітних пускників ПМЛ-ХХХХХХХХХХХ:
- ПМЛ — серія;
- X — величина пуска для номінального струму (1 — 10 А, 2 — 25 А, 3 — 40 А, 4 — 63 А);
- X — виконання пускачів за призначенням і наявності теплового реле (1 — нереверсивний, без теплового реле; 2 – нереверсивний, з тепловим реле; 5 — реверсивний пускач без теплового реле з механічним блокуванням для ступеня захисту IP00 та IP20 і з електричним і механічним блокуванням для ступеня захисту IP40 та IP54; 6 — реверсивний пускач із тепловим реле з електричним і механічним блокуванням; 7 — пускач зірка-трикутник ступеня захисту 54);
- X — виконання пускачів за ступенем захисту та наявності кнопок керування й сигнальної лампи (0 — IP00; 1 — IP54 без кнопок; 2 – IP54 з кнопками «Пуск» і «Стоп»; 3 — IP54 з кнопками «Пуск», «Стоп» і сигнальною лампою (виготовляється тільки на напруги 127, 220 і 380 В, 50 Гц); 4 – IP40 без кнопок; 5 – IP40 з кнопками «Пуск» і «Стоп»; 6 – IP20);
- X — число і тип контактів допоміжного ланцюга (0-1 см (0 — 1 см (на струм 10 і 25 А), 1 л + 1р (на струм 40 і 63 А), змінний струм; 1 – 1р (на струм 10 і 25 А), змінний струм; 2 – 1з (на струм 10, 25, 40 та 63 А), змінний струм; 5 – 1з (на 10 і 25 А), постійний струм; 6 – 1р (на струм 10 і 25 А), постійний струм); X — сейсмостійке вироблення пускників (С);
- X — виконання пускчиків із кріпленням на стандартні рейки Р2-1 і Р2-3;
- XX — кліматичне виконання (О) та категорія розміщення (2, 4);
- X — виготовлення за комутаційною зносостійкістю (А, Б, В).
Також можна самостійно підібрати пускач ПМЛ з потрібними Вам характеристиками з таблиці в розділі СПЕЦИФІКАЦІЯ
Основні | |
---|---|
Країна виробник | Україна |
Стан | Вживані |
Користувацькі характеристики | |
Матеріал корпусу | Пластмаса |
Механічна зносостійкість | 10000000 |
Тип кріплення | DIN-рейка |
Вага | 1.34 |
Висота | 113 мм |
Довжина | 125 |
Частота струму | 50 Гц |
Номінальний струм | 40 |
Тип керуючого струму | Змінний |
Кількість фаз | 3 |
Тип контактора | Нереверсивний |
Теплове реле | False |
Додаткові контакти | True |
Кількість контактів, що замикають | 1 шт. |
Кількість розмикальних контактів | 1 шт. |
Кількість полюсів | 3 шт. |
Наявність корпусу | False |
Комутаційна зносостійкість | 1500000 циклів |
Ширина | 75 мм |
Максимальна потужність | 18.5 кВт |
Ступінь захисту IP | 20 |
- Ціна: 2 860,75 ₴
