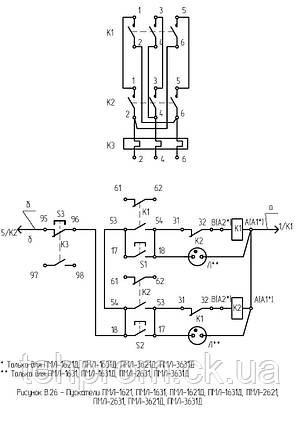

Пускач ПМЛ 2621

Пускач ПМЛ-2621 реверсивний у корпусі, з тепловим релезі ступенем захисту IP54, зі змінним струмом ланцюга керування.
Номінальна напруга щодо ізоляції — 660 В, номінальний струм головного ланцюга — 25 А.

  Пускачі електромагнітні серії ПМЛ призначені для дистанційного пуску, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором за напруги до 660 В змінного струму частотою 50 Гц, а у виготовленні з триполюсними тепловими реле серії РТЛ — для захисту керованих електродвигунів від перевантажень неприпустимої тривалості та струмів, що виникають під час обривання однієї з фаз.

  Публіки можуть комплектуватися обмежувачами перенапруг типу ОПН. Пускателі, комплектовані обмежувачами перенапруги, придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування вмикальної котушки перешкодозаглушувальним пристроєм або під час тиристорного керування.

Вбудована електромагнітна котушка замикає й розмикає контакти. Номінальна напруга втягувальної котушки –24,36,40,48,110,127,220,230,240,380,400,415,500,660, 50гц.

Публіки на струми 10, 25, 40 і 63 А допускають встановлення однієї додаткової контактної приставки ПКЛ або пневмоприставки ПВЛ.

Номінальний струм контактів приставок ПВЛ і сигнальних контактів пускачів — 10 А.

Номінальний струм контактів приставок ПКЛ — 16 А. Приставки ПВЛ мають 1 замикальний і 1 розмикальний контакти, приставки ПКЛ мають 2 або 4 контакти (можуть бути замикальними та розмикаючими).

Продукція сертифікована та відповідає всім європейським і українським вимогам до стандартів якості.

Позначення магнітних пускників ПМЛ-ХХХХХХХХХХХ:

• ПМЛ — серія;

• X — величина пуска для номінального струму (1 — 10 А, 2 — 25 А, 3 — 40 А, 4 — 63 А);

• X — виконання пускачів за призначенням і наявності теплового реле (1 — нереверсивний, без теплового реле; 2 – нереверсивний, з тепловим реле; 5 — реверсивний пускач без теплового реле з механічним блокуванням для ступеня захисту IP00 та IP20 і з електричним і механічним блокуванням для ступеня захисту IP40 та IP54; 6 — реверсивний пускач із тепловим реле з електричним і механічним блокуванням; 7 — пускач зірка-трикутник ступеня захисту 54);

• X — виконання пускачів за ступенем захисту та наявності кнопок керування й сигнальної лампи (0 — IP00; 1 — IP54 без кнопок; 2 – IP54 з кнопками «Пуск» і «Стоп»; 3 — IP54 з кнопками «Пуск», «Стоп» і сигнальною лампою (виготовляється тільки на напруги 127, 220 і 380 В, 50 Гц); 4 – IP40 без кнопок; 5 – IP40 з кнопками «Пуск» і «Стоп»; 6 – IP20);

• X — число і тип контактів допоміжного ланцюга (0-1 см (0 — 1 см (на струм 10 і 25 А), 1 л + 1р (на струм 40 і 63 А), змінний струм; 1 – 1р (на струм 10 і 25 А), змінний струм; 2 – 1з (на струм 10, 25, 40 та 63 А), змінний струм; 5 – 1з (на 10 і 25 А), постійний струм; 6 – 1р (на струм 10 і 25 А), постійний струм); X — сейсмостійке вироблення пускників (С);

• X — виконання пускчиків із кріпленням на стандартні рейки Р2-1 і Р2-3;

• XX — кліматичне виконання (О) та категорія розміщення (2, 4);

• X — виготовлення за комутаційною зносостійкістю (А, Б, В).

Також можна самостійно підібрати пускач ПМЛ з потрібними Вам характеристиками з таблиці в розділі СПЕЦИФІКАЦІЯ
