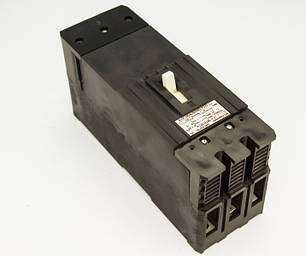

Автоматичний вимикач А 3716 40А

Автоматичні вимикачі А 3716

Автоматичні вимикачі А-3716 призначені для проведення струму в нормальному режимі, а головне для захисту електричних ланцюгів при струмах перевантаження і короткого замикання (КЗ), нечастих (до 30 в годину) оперативних включень і відключень цих ланцюгів, а також захисту електродвигунів.

Конструкція та принцип дії:

Іншими словами, авт. вимикачі захищають ел. ланцюга і/або електродвигуни, інші споживачі електроенергії від виходу з ладу (перегоряння). Для цього в конструкції автомата є електромагнітний максимальний розчіплювач струму (захист від КЗ), який миттєво (за частки секунди) розмикає ланцюг. Тепловий розчіплювач (захист від перегріву) - біметалева пластина, яка в залежності від температури через певний час відключає одну або усі фази. В автоматах даної серії замість електромеханічної захисту від КЗ і перегріву можуть застосовуватися електронні блоки захисту. Автомат може виконувати й інші функції, для цього в конструкції передбачені додаткові пристрої (механізми).

Додаткові пристрої:

- розчіплювач мінімальної напруги - розмикає ланцюг при падінні напруги до неприпустимо низького рівня;

- незалежний розчіплювач - пристрій для дистанційного відключення автомата з пульта управління;

- максимальний розчіплювач струму в нульовому проводі;

- додаткові контакти для підключення допоміжної ланцюга і ланцюга сигналізації.

Можуть комплектуватися дистанційним електроприводом для включення/відключення.

Структура умовного позначення А 37 Х Х Х ХХ:
А 37 — умовне позначення серії автоматичних вимикачів;
X — умовне позначення величини вимикача (номінальні струми):

— 7 – 16-160А
— 1 – 16-160А
— 2 – 160 – 250А

— 3 – 250 – 630А

--- 8– 160 – 250А
— 9 – 250 – 630А

Х --- наявність теплового захисту

- 2 - без теплового розчеплювача;

- 4 - електронний розчіплювач;

- 6 - з тепловим розчеплювачем;

X — умовне позначення здатності вимикача до токоограничению:

XX — позначення кліматичного виконання і категорії розміщення:
