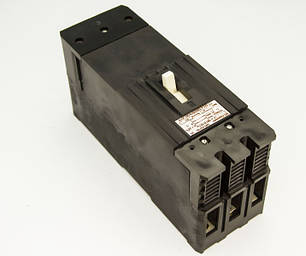

Автоматичний вимикач А 3716 32А
Автоматичні вимикачі А 3716
Автоматичні вимикачі А-3716 призначені для проведення струму в нормальному режимі, а головне для захисту електричних ланцюгів при струмах перевантаження і короткого замикання (КЗ), нечастих (до 30 в годину) оперативних включень і відключень цих ланцюгів, а також захисту електродвигунів.
Конструкція та принцип дії:
Другими словами, авт. выключатели защищают эл. цепи и/или электродвигатели, другие потребители электроэнергии от выхода со строя (перегорания). Для этого в конструкции автомата есть электромагнитный максимальный расцепитель тока (защита от КЗ) который мгновенно (за доли секунды) размыкает цепь. Тепловой расцепитель (защита от перегрева) - биметаллическая пластина, которая в зависимости от температуры через определенное время отключает одну или все фазы. В автоматах данной серии вместо электромеханической защиты от КЗ и перегрева могут применяться электронные блоки защиты. Автомат может выполнять и другие функции, для этого в его конструкции предусмотрены дополнительные устройства (механизмы).
Дополнительные устройства:
- расцепитель минимального напряжения - размыкает цепь при падении напряжения до недопустимо низкого уровня;
- независимый расцепитель - устройство для дистанционного отключения автомата с пульта управления;
- максимальный расцепитель тока в нулевом проводе;
- дополнительные контакты - для подключения вспомогательной цепи и цепи сигнализации.
Могут комплектоваться дистанционным электроприводом для включения/отключения.
Структура умовного позначення А 37 Х Х Х ХХ:
А 37 — умовне позначення серії автоматичних вимикачів;
X — умовне позначення величини вимикача (номінальні струми):
— 7 – 16-160А
— 1 – 16-160А
— 2 – 160 – 250А
— 3 – 250 – 630А
--- 8– 160 – 250А
— 9 – 250 – 630А
Х --- наявність теплового захисту
- 2 - без теплового розчеплювача;
- 4 - електронний розчіплювач;
- 6 - з тепловим розчеплювачем;
X — умовне позначення здатності вимикача до токоограничению:
Виконання | Умовне позначення |
Струмообмежуючий вимикач | Б (швидкодіючий) |
Нетокоограничивающий вимикач | Ф (фідерний) |
Селективний вимикач | БС |
XX — позначення кліматичного виконання і категорії розміщення:
Кліматичне виконання | Категорія розміщення | Умовне позначення |
Помірний клімат | 3 | УЗ |
Тропічний клімат * | ТЗ | |
Холодний клімат * | УХЛЗ | |
Вимикачі, відповідні Правилам Регістра |
— | Р |
Габаритні розміри | |
---|---|
Висота | 165 мм |
Ширина | 112 мм |
Основні | |
Ступінь захисту IP | 20 |
Тип монтажу | Гвинтовий |
Мінімальна робоча температура | -40 град. |
Максимальна робоча температура | 40 град. |
Максимальний перетин дроту | 70 кв. мм |
Тип ПЗВ | Вимикач |
Комутаційна зносостійкість | 10000 циклів |
Вага | 6.5 кг |
Механічна зносостійкість | 16000 циклів |
Технічні характеристики | |
Номінальний струм | 32 А |
Частота струму | 50 Гц |
Номінальна робоча напруга змінного струму | 380 В |
Часострумові характеристики | А |
Номінальна робоча напруга постійного струму | 220 В |
Кількість полюсів | 3 шт. |
Користувацькі характеристики | |
Довжина | 320 |
Матеріал корпусу | Карболіт |
- Ціна: 2 616 грн
