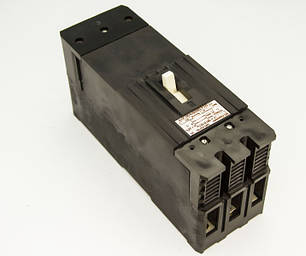

Автоматичний вимикач А 3716 25А
Автоматичні вимикачі А 3716
Автоматичні вимикачі А-3716 призначені для проведення струму в нормальному режимі, а головне для захисту електричних ланцюгів у разі струму перевантаження та короткого замикання (КЗ), нечастих (до 30 на годину) оперативних увімкнень і вимкнень цих ланцюгів, а також захисту електродвигунів.
Конструкція й принцип дії:
Іншими словами, авт. вимикачі захищають ел. ланцюги та/або електродвигуни, інші споживачі електроенергії від виходу з ладу (перегорання). Для цього в конструкції автомата є електромагнітний максимальний розчіплювач струму (захист від КЗ), який миттєво (за частки секунди) розмикає ланцюг. Тепловий розчіплювач (захист від перегрівання) — біметалева пластина, яка залежно від температури, згодом вимикає одну або всі фази. В автоматах цієї серії замість електромеханічного захисту від КЗ і перегрівання можуть застосовуватися електронні блоки захисту. Автомат може виконувати й інші функції, для цього в його конструкції передбачені додаткові пристрої (механізми).
Додаткові пристрої:
- розчіплювач мінімальної напруги — розмикає ланцюг у разі падіння напруги допустимого низького рівня;
- незалежний розчіплювач — пристрій для дистанційного вимкнення автомата з пульта керування;
- максимальний розчіплювач струму в нульовому дроті;
— додаткові контакти — для під'єднання допоміжного ланцюга та ланцюга сигналізації.
Можуть комплектуватися дистанційним електроприводом для увімкнення/вимкнення.
Структура умовного позначення А 37 Х Х Х Х Х Х Х:
А 37 — умовне позначення серії автоматичних вимикачів;
X — умовне позначення величини вимикача (номінальні струми):
— 7 – 16-160А
— 1 – 16-160А
— 2 – 160 – 250А
— 3 – 250 – 630А
--- 8– 160 – 250А
— 9 – 250 – 630А
Х — наявність теплового захисту
- 2 — без теплового розчіплювача;
- 4 — електронний розчіплювач;
- 6 — з тепловим розчіплювачем;
X — умовне позначення здатності вимикача до струмообміновування:
Виготовлення | Умовне позначення |
Струмогранювач | Б (швидкий) |
Нетокоугранжувальний вимикач | Ф (фідерний) |
Селетивний вимикач | БС |
XX — позначення кліматичного виконання та категорії розміщення:
Кліматичне виготовлення | Категорія розміщення | Умовне позначення |
Помірний клімат | 3 | ПЗ |
Тропічний клімат * | ТЗ | |
Холодний клімат * | УХЛЗ | |
Вимикачі, що відповідають правилам Реєстрація |
— | Р |
Габаритні розміри | |
---|---|
Висота | 165 мм |
Ширина | 112 мм |
Основні | |
Ступінь захисту IP | 20 |
Тип монтажу | Гвинтовий |
Мінімальна робоча температура | -40 град. |
Максимальна робоча температура | 40 град. |
Максимальний перетин дроту | 70 кв. мм |
Тип ПЗВ | Вимикач |
Комутаційна зносостійкість | 10000 циклів |
Вага | 6.5 кг |
Механічна зносостійкість | 16000 циклів |
Технічні характеристики | |
Номінальний струм | 25 А |
Частота струму | 50 Гц |
Номінальна робоча напруга змінного струму | 380 В |
Часострумові характеристики | А |
Номінальна робоча напруга постійного струму | 220 В |
Кількість полюсів | 3 шт. |
Користувацькі характеристики | |
Довжина | 320 |
Матеріал корпусу | Карболіт |
- Ціна: 2 616 ₴
