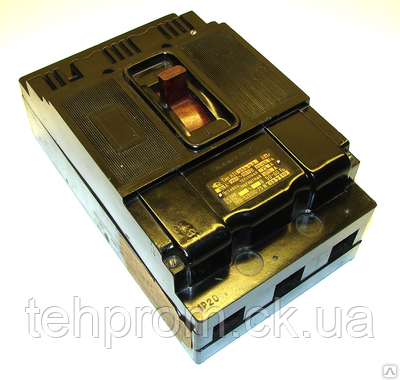

Автоматичний вимикач А 3124 15-125А
Автоматичні вимикачі А 3124
Автоматичні вимикачі А-3124 призначені для проведення струму в нормальному режимі і відключення струму при перевантаженнях і коротких замиканнях, нечастих оперативних комутацій електричних ланцюгів, а також для захисту електричних ланцюгів при зниженні напруги до неприпустимої величини.
Конструкція та принцип дії:
Іншими словами, авт. вимикачі захищають ел. ланцюга і/або електродвигуни, інші споживачі електроенергії від виходу з ладу (перегоряння). Для цього в конструкції автомата є електромагнітний максимальний розчіплювач струму (захист від КЗ), який миттєво (за частки секунди) розмикає ланцюг. Тепловий розчіплювач (захист від перегріву) - біметалева пластина, яка в залежності від температури через певний час відключає одну або усі фази. Автомат може виконувати й інші функції, для цього в конструкції передбачені додаткові пристрої (механізми).
Додаткові пристрої:
- розчіплювач мінімальної напруги - розмикає ланцюг при падінні напруги до неприпустимо низького рівня;
- незалежний розчіплювач - пристрій для дистанційного відключення автомата з пульта управління;
- максимальний розчіплювач струму в нульовому проводі;
- додаткові контакти для підключення допоміжної ланцюга і ланцюга сигналізації.
Основні | |
---|---|
Мінімальна робоча температура | -40 град. |
Ступінь захисту IP | 20 |
Тип монтажу | Гвинтовий |
Максимальна робоча температура | 40 град. |
Максимальний перетин дроту | 95 кв. мм |
Тип ПЗВ | Вимикач |
Термін служби | 15 років |
Комутаційна зносостійкість | 10000 циклів |
Вага | 3 кг |
Механічна зносостійкість | 10000 циклів |
Габаритні розміри | |
Висота | 120 мм |
Ширина | 152 мм |
Технічні характеристики | |
Частота струму | 50 Гц |
Номінальна робоча напруга змінного струму | 380 В |
Часострумові характеристики | А |
Кількість полюсів | 3 шт. |
Користувацькі характеристики | |
Довжина | 258 |
Країна виробник | СРСР |
Матеріал корпусу | Карболіт |
- Ціна: 1 200 грн
