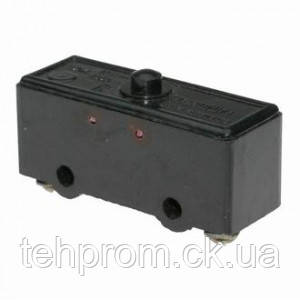

Мікроперемикач МП 1101
Мікроперемикач МП-1101:
Малогабаритні однополюсні мікроперемикачі (мікровиключувачі) МП-1101 МП-1105, МП-1107, МП-2101, МП-2102, МП-2302 — призначені для комутації (вмикання/вимкнення) електричних ланцюгів у радіоелектроніці, а також ланцюгів керування, сигналізації змінної напруги частотою 50 і 60 Гц до 660 В і постійної напруги до 440 В.
Спрацьовування мікроперемикача відбувається у разі впливу на штовхач. Штовхачі бувають різних типів: кнопка, кулька, ролик поздовжнього або поперечного розташування, похилий важіль.
Кріплення здійснюється за допомогою гвинтів через отвори в корпусі або на панель за допомогою гайок на штуцері. Монтаж виводів (приєднання дротів) — паяння або під гвинт.
Маркування мікроперемикачів
М П 1 Х ХХ Л Х
1 2 3 4 5 6
1 — мікроперемикач
2 — номер серії
3 — ступінь захисту: 1-IP00; 2-IP40; 3-IP54
4 — тип привода
5 — індекс модернізації
6 — спосіб кріплення мікровимикачів на панелі та під'єднання монтажних дротів
(1, 3, 5, 7, 9 — гвинтами; 2, 4, 6, 8, 10, 12 - пайкой)
Користувальницькі характеристики | |
---|---|
Матеріал корпусу | Пластмаса |
Механічна зносостійкість | 12500000 |
Тип монтажу | Гвинтовий |
Матеріал контакту | Биметал |
Основні | |
Кількість полюсів | 2 шт. |
Форма кнопки | Кругла |
Форма вимикача | Прямокутна |
Колір корпусу | Чорний |
Мінімальна робоча температура | -40 град. |
Вага | 0.32 |
Номінальна сила струму | 5 А |
Максимальна робоча температура | 40 град. |
Габаритні розміри | |
Висота | 25 мм |
Ширина | 18 мм |
Довжина | 50 |
- Ціна: 180 ₴
