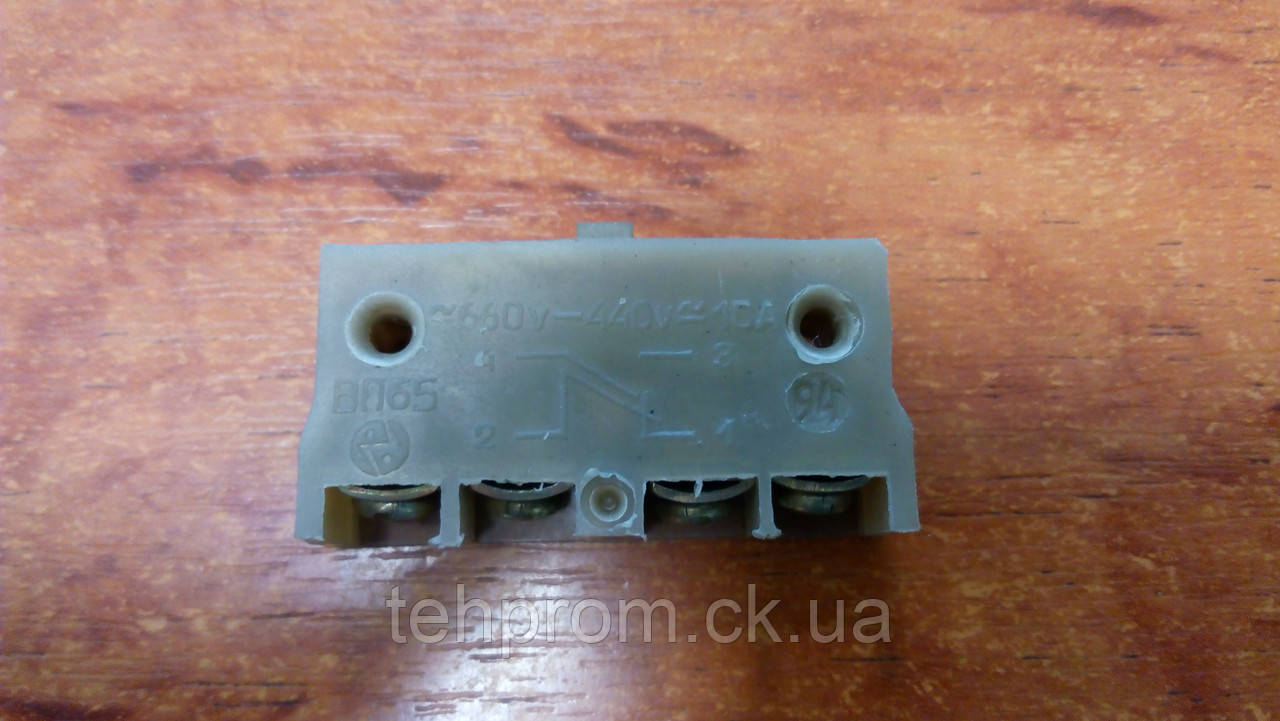

Мікровимикач ВП-65-2111

Мікроперемикач ВП-65 призначений для комутації електричних ланцюгів керування

Вимикачі сплутові серії ВП-65 призначені для комутації електричних ланцюгів керування
змінного струму частотою 50 і 60 Гц, напругою до 660 В і постійного струму напругою
до 440 В металорізального обладнання, автоматичних ліній, промислових роботів під вплив —
, що керують упорами в певних точках шляху контрольованого об'єкта.
Вимикачі також призначені для комплектації блоків вимикачів із кроком 12 і 16 мм.

Класифікація
Вимикачі ВП-65 класифікуються за: типу привода, способу кріплення вимикача, клімати-
найширшому виготовленні.

Структура умовного позначення
В ы к л ю ч а т е л и п у т е в ы е В П 6 5
ВП65-21[*][*]-00[*]3:
ВП — вимикач путевий;
65 – номер серії;
21 — умовне позначення номінального струму: 21 – 10 А;
[*] — виконання за виглядом приводу: 1 — штовхач; 2 — штовхач
зі збільшеним додатковим ходом;
4 — штовхач із поздовжнім розташуванням ролика;
5 — штовхач із поперечним розташуванням ролика;
6 — важіль із роликом, кріплення зліва;
7 — важіль із роликом, кріплення справа;
[*] — виконання за способом кріплення вимикача: 1 — базовий;
2 – комбінований; 3 – фронтальний гайками;
00 — ступінь захисту за ГОСТ 14255-69: 00 – IP00;
[*]3 — кліматичне виконання (УХЛ, Т) і категорія розміщення
за ГОСТом 15150–69.
