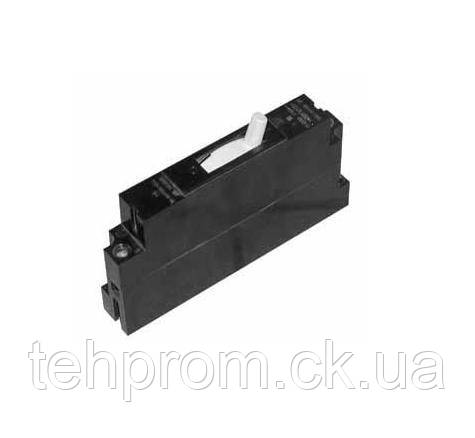

Автоматичний вимикач АЕ 2044 25 А

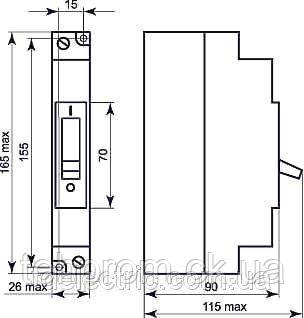

Автоматичний вимикач АЕ 2044

Автоматичний вимикач АЕ 2044 однополюсний, призначений для захисту електричних ланцюгів від струмів короткого замикання та струмів перевантаження, для захисту, пуску та зупинки асинхронних електродвигунів із короткозамкнутим ротором, а також для оперативних увімкнень і вимкнень зазначених ланцюгів із частотою до 30 включень на годину.

  Іншими словами, авт. вимикачі захищають ел. ланцюги та/або електродвигуни, інші споживачі електроенергії від виходу з ладу (перегорання). Для цього в конструкції автомата є електромагнітний максимальний розчіплювач струму (захист від КЗ), який миттєво (за частки секунди) розмикає ланцюг. Тепловий розчіплювач (захист від перегрівання) — біметалева пластина, яка залежно від температури, згодом вимикає одну або всі фази. Бувають комбіновані розчіплювачі.

Розшифрування позначень АЕ20 та АЕ20М (АЕ20-ХХХХХХХХ-ХХХХХ)

АЕ20 — позначення серії;
X — позначення номінального струму автоматичного вимикача (величини): 2 — 16 А; 3 — 25 А; 4 — 63 А; 5 — 100 А; 6 — 160 А;
X — кількість полюсів у комбінації з максимальними розчіплювачами струму:
  3 — триполюсний, електромагнітний;
  4 — однополюсний, електромагнітний і тепловий;
  6-триполюсний, електромагнітний і тепловий;
  9 — триполюсний, тепловий;
X — виготовлення автоматичного вимикача:
  М- модернізоване;
  порожній — немодернізований;
X — виконання за значенням комутаційної здатності:
  П — з підвищеною граничною й одноразовою граничною комутаційними здібностями;
  порожниста — без додаткового збільшення граничної й одноразової граничної комутаційних здібностей;
X — наявність вільних контактів: 1 — без вільних контактів; 2 — 1p; 3 — 1 р; 4 — 1 p, 1 р;
X — наявність додаткових розчіплювачів:
  0 — без додаткових розчіплювачів;
  2 — незалежний розчіплювач;
X — температурна компенсація та регулювання номінального струму максимального теплового розчіплювача:
  Р — температурна компенсація та регулювання номінального струму теплових розчіплювачів;
  Н — регулювання номінального струму теплових розчіплювачів без температурної компенсації;
  Б — без регулювання номінального струму теплових розчіплювачів і без температурної компенсації для розподільних пунктів (з зменшеними габаритними розмірами);
  0 — без регулювання номінального струму теплових розчіплювачів і без температурної компенсації;
XX — ступінь захисту: 00-IPOO; 20-IP20; 54-IP54;
XX — кліматичне виконання й категорія розміщення: (У; Т) и (3); (У; Т; УХЛ) и (2);
X — клас зносостійкості автоматичного вимикача: А — перший; Б — другий.
