Автоматичний вимикач АЕ 2043М 1,6 А
Автоматичний вимикач АЕ 2043М
Автоматичний вимикач АЕ 2043М 3-х полюсний, призначений для захисту електричних кіл від струмів короткого замикання, для захисту, пуску і зупинки асинхронних електродвигунів з короткозамкненим ротором, а також для оперативних включень і відключень зазначених кіл з частотою до 30 включень на годину.
Іншими словами, авт. вимикачі захищають ел. кола і/або електродвигуни, інші споживачі електроенергії від виходу з ладу (перегоряння). Для цього в конструкції автомата є електромагнітний максимальний розчіплювач струму (захист від КЗ), який миттєво (за долі секунди) розмикає коло.
Розшифровка позначень АЕ20 і АЕ20М (АЕ20-ХХХХХХХ-ХХХХХ)
АЕ20 — позначення серії;
X — позначення номінального струму автоматичного вимикача (величини): 2 — 16 А; 3 — 25 А; 4 — 63 А; 5 — 100 А; 6 — 160 А;
X — кількість полюсів в комбінації з максимальними розчеплювачами струму:
3 — трьохполюсний, електромагнітний;
4 — однополюсний, електромагнітний і тепловий;
6 — трьохполюсний, електромагнітний і тепловий;
9 — трьохполюсний, тепловий;
X — виконання автоматичного вимикача:
М — модернізований;
порожньо — немодернізоване;
X — виконання за значенням комутаційної здатності:
П — з підвищеною граничної та одноразової граничної комутаційними здатностями;
порожньо — без додаткового збільшення граничної та одноразової граничної комутаційних здатностей;
X — наявність вільних контактів: 1 — без вільних контактів; 2 — 1p; 3 — 1 р; 4 — 1 p, 1 р;
X — наявність додаткових розчіплювачів:
0 — без додаткових розчіплювачів;
2 — незалежний розчіплювач;
X — температурна компенсація та регулювання номінального струму максимального теплового розчіплювача:
Р — температурна компенсація та регулювання номінального струму теплових розчіплювачів;
Н — регулювання номінального струму теплових розчіплювачів без температурної компенсації;
Б — без регулювання номінального струму теплових розчіплювачів і без температурної компенсації для розподільних пунктів (з меншими габаритними розмірами);
0 — без регулювання номінального струму теплових розчіплювачів і без температурної компенсації;
XX — ступінь захисту: 00-IPOO; 20-IP20; 54-IP54;
XX — кліматичне виконання і категорія розміщення: (У; Т) і (3); (У; Т; УХЛ) і (2);
X — клас зносостійкості автоматичного вимикача: А — перший; Б — другий.
Технічні характеристики | |
---|---|
Частота струму | 50 Гц |
Номінальна робоча напруга змінного струму | 380 В |
Тип спрацьовування ПЗВ | Електромеханічний |
Часострумові характеристики | А |
Кількість полюсів | 3 шт. |
Умови використання | АС |
Номінальний струм | 1.6 А |
Основні | |
Тип монтажу | Гвинтовий |
Вага | 0.815 кг |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |

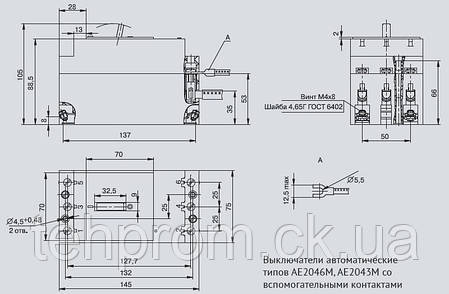

Габаритні розміри | |
Довжина | 145 мм |
Висота | 105 мм |
Ширина | 75 мм |
Користувальницькі характеристики | |
Матеріал корпусу | Пластмаса |
- Ціна: 378 ₴
